V型铁
V型铁

V型铁

V型铁采用HT200-250材质,成对供应,主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。...
立即订购
18034171299
产品详情

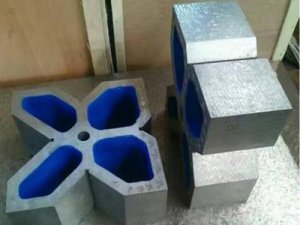

京卓V型铁适用于精密轴类零部件的检测,划线,定位等用。

铸铁V型铁材质:铸铁材质或大理石材质 精度等级:分为高精度,普通精度两种。

铸铁V型铁的规格介绍:

一、铸铁V型架按JB/T8047-95标准制造,也称为V型架,常用的有三口V型铁,单口V型铁和五口V型铁。V型铁采用HT200-250材质,成对供应,主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。

二、铸铁V型架精度:分为1级、2级、3级。

三、铸铁V型架主要用来安放轴,套筒,圆盘等圆形工件,以便找中心线与划出中心线。

一般V型铁都是一副两块,两块的平面与V型槽都是在一次安装中磨出的。精密V型架的尺寸相互表面间的平行度,垂直度误差在0.01毫米之内,V型槽的中心线必需在V型架的对称平面内并与底面平行,同心度,平行度的误差也在0.01毫米之内,V型槽半角误差在±30~±1范围内。精密V型架也可做划线,带有夹持弓架的V型架,可以把圆柱形工件牢固的夹持在V型架上,翻转到各个位置划线。

V型铁规格:

规格mm工作面平面度V型槽对底面平行度
V型槽对侧面平行度
精度等级um
1级2级1级2级1级2级
100×80×3035815816
150×125×455715251525



广东V型铁 安徽V型铁
