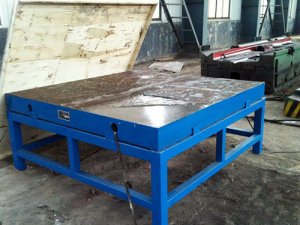

划线平板
划线平板

划线平板

铸铁划线平板是用铸铁材料做成的平板,划线平板应采用 细颗料的灰口铸铁或合金铸铁制造,是检验机械零件平面、平行度、直线度等形...
立即订购
18034171299
产品详情

划线平板又叫划线平台,是用铸铁材料做成的平板,划线平板应采用   细颗料的灰口铸铁或合金铸铁制造,是检验机械零件平面、平行度、直线度等形位公差的测量基准,也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。常见加工方法为刮制法,刮制的划线平板工作面能贮存润滑油和容纳微小灰屑在凹坑中,提高了基准体现的可靠性与稳定性。

铸铁划线平板的生产标准:按   GB7947-1999标准制造。

铸铁划线平板的外形结构及形状:

外形结构制成双围子、单围子和箱体式。如果拼接使用,一般选用单围子外形较好;划线平板的形状有正方形,长方形和圆形。

划线平台精加工后,采用人工刮研工艺。不同规格的产品具体平面度参数详见划线平台参数表格。

划线平板的材质:

为高强度铸铁HT150-300,工作面硬度为HB170-350.

划线平板的使用禁忌:划线平板(检验平台)使用前用无侵蚀性具有清洗功能的油类—通常使用汽油,将钳工平台工作面的防锈油洗净,并用脱脂棉纱擦拭干净,方可使用。温差变化有时会使测量产生误差,应在20±50C范围内使用。用完后擦净,涂无水酸性的防锈油,笼盖防潮纸,置于清洁干燥处存。使用时用水平仪调整到水平,使支点平均分布各支点上。

使用过程中,要留意避免工件和平板的工作面有过激的碰撞,防止损坏平板的工作面;工件的重量   不可以超过平板的额定载荷,否则会造成工作质量降低,还有可能损坏平板的结构,甚至会造成平板变形,使之损坏,无法使用。划线平台(划线平板)是铸铁平台的一种,铸铁平台属于量具分类的其中一类。
