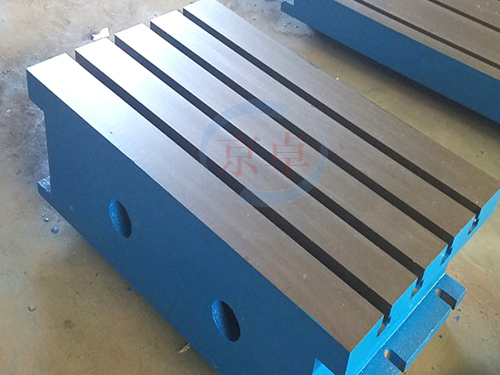

方箱工作台
方箱工作台

方箱工作台

方箱工作台的用途:主要用于零部件的平行度、垂直度等的检验和划线。方箱是用铸铁制成的具体6个工作面的空腔正方体,其中一个工作面...
立即订购
18034171299
产品详情

方箱工作台的用途:主要用于零部件的平行度、垂直度等的检验和划线。方箱是用铸铁制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽。

方箱工作台检定的环境条件:常温、常湿。

方箱工作台要求:方箱工作台各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。在方箱内壁应有标牌,并标有规格尺寸,级别出厂编号、制造厂名称。

精度:对于刮研制方箱除检定平面度外,还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为:1级、2级不少于25点;3级不少于20点。

检定方法:对于边长为300mm及以下的方箱,检定时在方箱被检面的两端各放置1mm的量块,把刀口尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其大值,当误差方向不一致时取其大正差与大负差之和,为该受检面平面的平面度。

方箱工作台的高度要求:630×630的方箱在220至140之间;1000×1000至800×800的铸铁方箱高度在300至400之间;1600×1000以上的方箱高度在400以上。 方箱用于各种检验工作,如精密测量用的基准平面,各种机床机械的检验测量,检查零件的尺寸精度、行位偏差,并作出精密划线,方箱是机床、机械制造、电子生产等20多种行业不可缺少的产品。方箱是划线、测量、铆焊、工装工艺不可以缺少的工作台,方箱也可以做机械试验台,等等。

方箱工作台的承载要求:方箱的承载是指方箱单位面积承受的重量后,方箱的变形挠度。为了便于理解,我们可以看作方箱放好工件后,在不影响正常使用的情况下,方箱所能够承受的压力。比如:2000mm×4000mm的方箱可以放置重量为64吨的工件,此方箱的承载我们可以简单的看作:64吨÷(2米×4米)=8吨/每平米。当然方箱的承载和他的实际设计和实际的生产加工还有比较密切的关系。
